APF-SLR-0170 超低反射膜

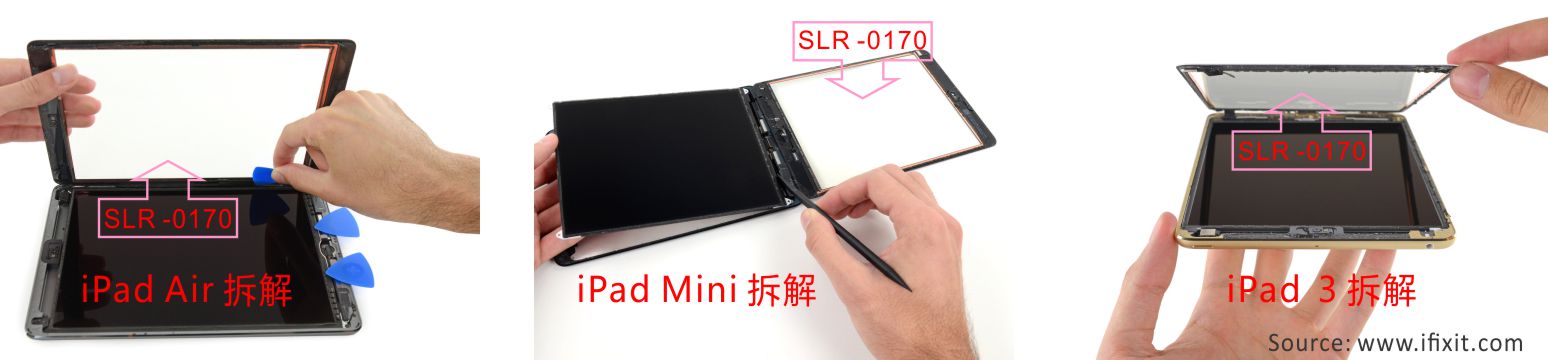

近几年来,苹果产品在手机和平板上一直占领极高的市场份额,居于市场的领头羊。其出色的显示技术和触控效果受到消费者及竞争廠商的不断追捧。分析苹果iPAD/iPAD mini产品结构,发现这种既有轻薄机身又有出色显示效果的产品,采用的竟然不是目前最流行的全贴合技术,但却达到了媲美全贴合的视觉效果。且成本更为低廉,良率也高。这样出色的技术,不禁让人好奇,苹果是如何办到的?经过不断的分析发现,苹果神奇的地方,就是触控屏的内侧贴附了一层超低反射率0.1%的薄膜。APF-SLR-0170, SLR纳米薄膜,就是具有这样特色的薄膜,下面详细的介绍下此种超低反射率的纳米薄膜技术。

什么是SLR纳米薄膜

SLR(Surface Low Reflection)纳米薄膜技术,从字面意思上来看,是表面低反射处理的意思。通过在产品表面贴附一种经特殊光学处理后的纳米膜材实现,以达到降低反射率,增强对比度,从而达到更好的显示效果。APF-SLR-0170 超低防反射纳米光学膜能够有效的提高显示屏幕的光学透过率和对比,有效的消除光反射现象等等,并可作为防爆膜使用。这光学膜已广泛应用于各种电子产品中,例如手机,笔电,工业电脑,医疗应用,汽车导航和大屏幕触摸显示屏幕。

为什么会选择SLR方案

全贴合产品在生产及销售过程中会出现如下问题:

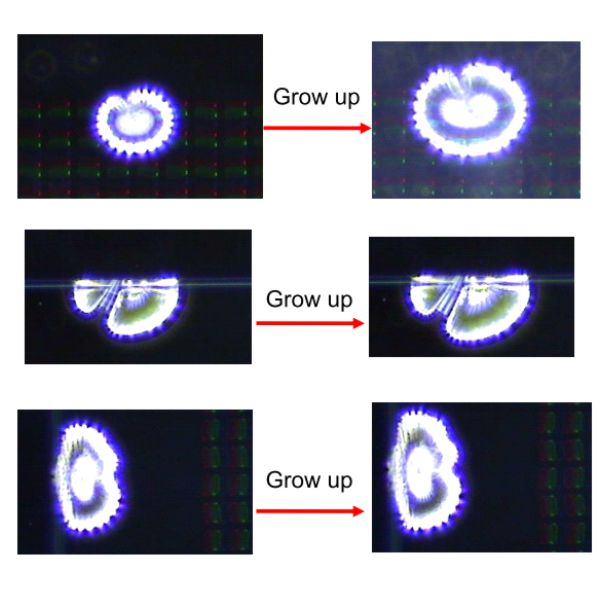

  • 全贴合产品在销售终端容易产生反弹气泡,造成产品被退回

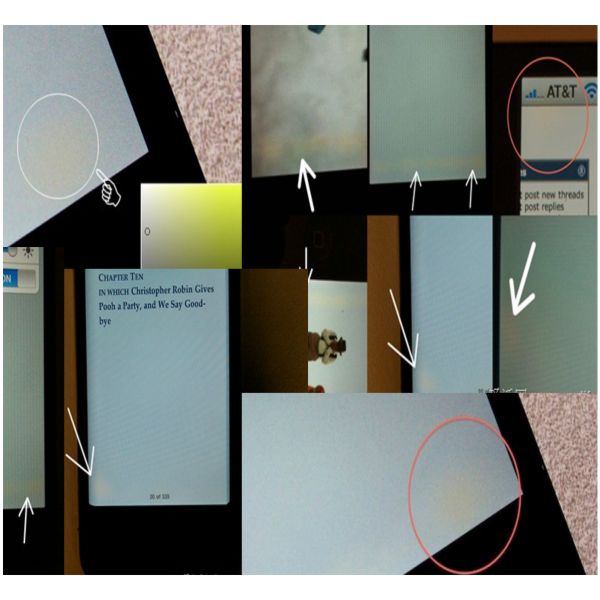

  • 全贴合产品窗口区边缘容易产生黄色或棕色色斑,或发生牛顿环色环,影响视觉效果
  • 全贴合产品一旦发生破损,显示屏和触摸屏需一起更换,售后成本高
  • 在贴合过程中,会造成良率的损失,提高生产成本

而SLR纳米薄膜方案则能有效解决全贴合产品的问题:

  • 反弹气泡问题

    APF-SLR-0170

    不存在反弹气泡问题
    产品售后的风险低
  • 牛顿环问题

    APF-SLR-0170

    可抑制牛顿环发生
    显示效果清晰
  • 黄棕色斑问题

    APF-SLR-0170

    不存在黄棕色斑问题
    视觉效果一致性高
  • SLR是因应全贴合的问题衍生出来的全新技术,可以彻底的解决全贴合的一连串棘手问题,提供给消费者一个安全又稳定的绝佳显示效果改善方案。
  • SLR采用的是纳米薄膜技术,材料稳定,不存在OCA的收缩,固化,老化等特性,可以大幅渐少生产及售后衍生的问题。
  • SLR采用的是LCD和TP的表面处理技术,LCD和TP的不平整不会影响应力变化,不存在LCD边缘黄化的问题。
  • SLR采用的是LCD和TP分离技术,可以节省昂贵的贴合费用,却拥有良好的量产一致性显示效果,减少消费者的投诉,不用担心一年售后保修问题。

APF-SLR-0170光学原理及特性

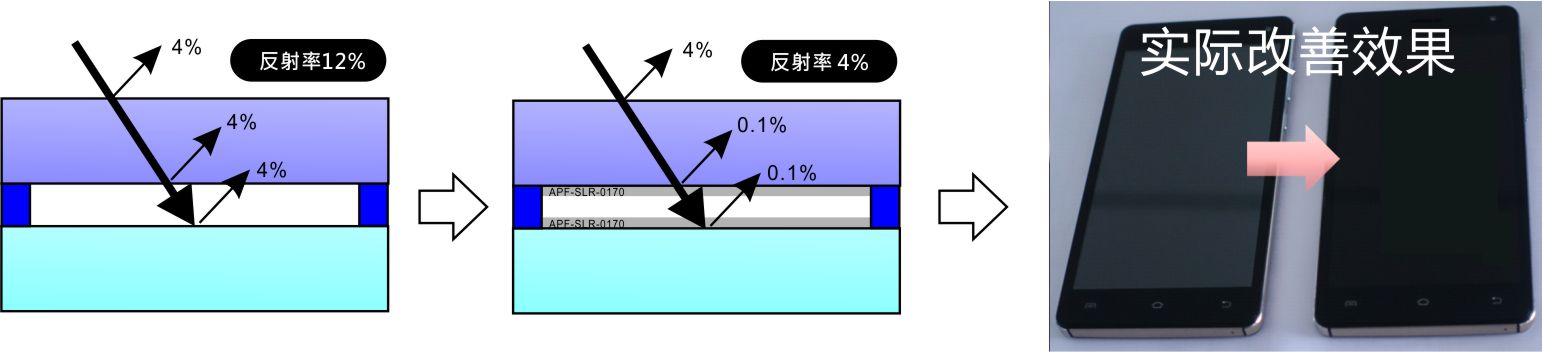

我们知道光线在抵达不同材质时,会发生穿透、反射、吸收及散射四个主要现象。吸收和散射在玻璃材质中发生的机会很低,我们可忽略不计;穿透和反射是成对比,反射率越高,显示的效果就越差;反射率越低,穿透率便会大幅提升,就可达到绝佳的显示效果。在此重点讨论光反射现象:

  • 不同相邻材质,光线折射系数会发生变化。就好像光线从空气穿透到玻璃的过程中,空气跟玻璃是不同的材质,折射系数相应也会发生变化。
  • 光线行进间遇到不同的材质一定会发生反射。就好像光线从空气穿透到玻璃过程中,一定会发生反射。
  • 光线经过几个不同相邻材质,会导致累计的穿透率损失。
  • 穿透率的不断损失,导致在自然光环境下对比度降低。

假设nA是OCA,nB是玻璃,nC是空气。将相对应反射系数代入,可以算出:
反射率(玻璃/OCA) = (1.47-1.43)2/(1.47+1.43)2 = 0.1%
反射率(空气/玻璃) = (1-1.43)2/(1+1.43)2 = 3.8%
可以看到 : 空气跟玻璃之间的反射率是远大于玻璃跟OCA之间的反射率。所以空气跟其它材质的接触面会产生较大的反射率。而APF-SLR-0170的设计光学目标就是将玻璃与空气面的反射率降低到0.1%

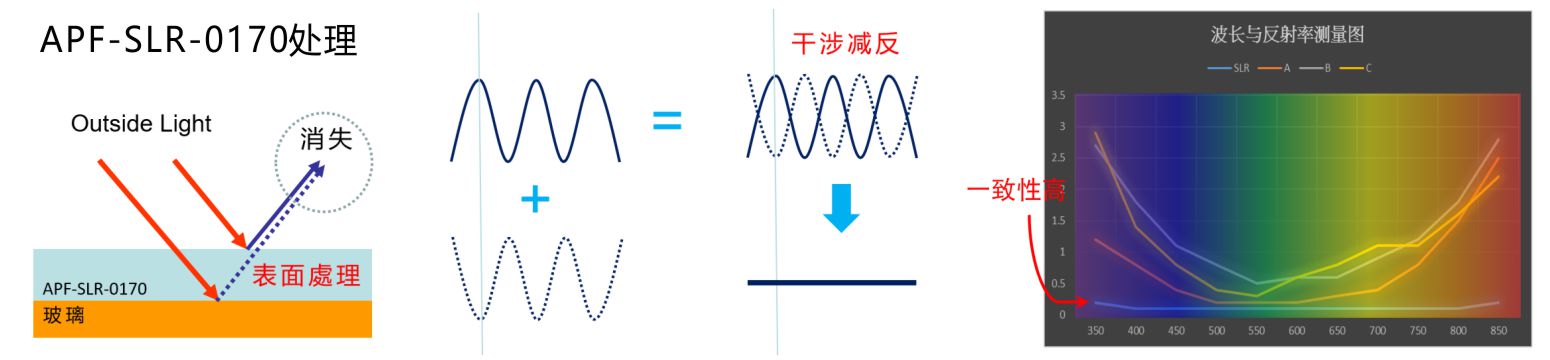

APF-SLR-0170超低反射纳米薄膜,其实是一种经过特殊溅镀处理的膜材,反射光在穿越纳米微粒子后,使得反射光的光波表面产生90度相位差,波峰跟波谷的位置正好重迭。当光波迭合在一起,会产生干涉减反的作用。通过干涉减反,反射光基本上就消失了。根据能量守恒,此部分能量转化为穿透率。反射率减少了,穿透率增加了,对比度也相对提升了。所以对整个亮度来说,通过SLR纳米薄膜处理,整个亮度就增加了。

理论上,反射光通过干涉减反作用能被有效的减小,但在400nm~700nm的可见光范围内,红橙黄绿青蓝紫等七彩光波,如何能设计达到相同的减反效果则是一个难题。纵观市面上一般AR膜与SLR纳米薄膜的差异,主要表现在两方面:第一、AR膜的抗反射率无法达到SLR纳米薄膜的0.1%等级,对比度的提升大打折扣,黑色面板和窗口区的黑色无法一致;第二、针对不同颜色的光波,AR膜的抗反射率无法达到稳定,随着波长的变长或变短,在红光和蓝光区间,反射率逐步递增,将来在使用过程中可能会出现某些特殊光晕(泛红光或泛蓝光),在整个显示效果上无法达到很好的表现。

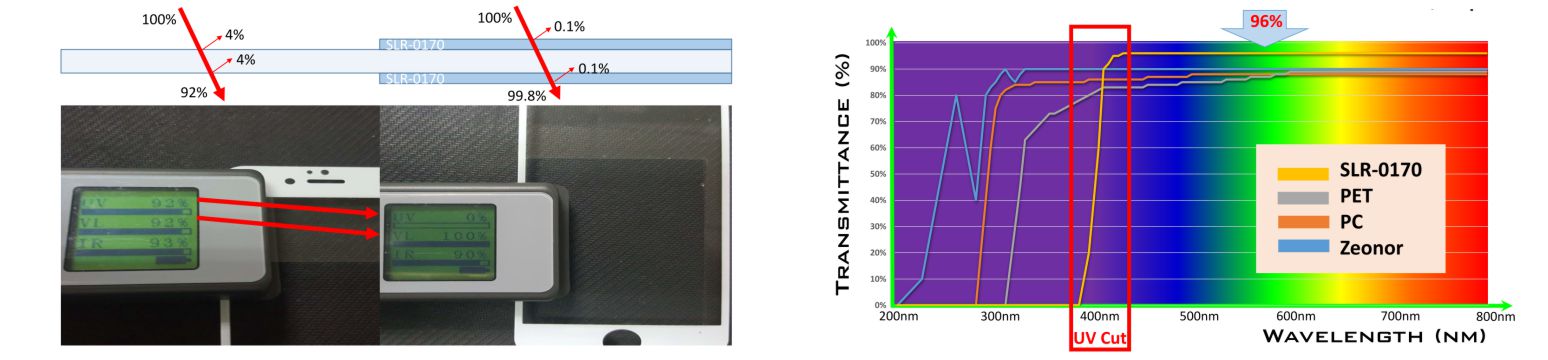

一般玻璃的透过率是92%,左上图中,我们在玻璃的上下两层各贴上APF-SLR-0170超低反射膜后,理论上在玻璃上下两面的光反射率将只剩下0.1%,而玻璃透过率的理论值将从92%大幅提升到99.8%。简易光谱仪实际量测的过程中,我们可以看到,盖板玻璃的紫外光(UV)透过率92%,可见光(VL)透过率92%,红外线(IR)透过率93%。贴上APF-SLR-0170之后做第二次量测,盖板玻璃的紫外光(UV)透过率0%,可见光(VL)透过率100%,红外线(IR)透过率90%。可见光的透过率大幅提升,如我们的预期;红外线的穿透率,因为玻璃材质而衰减,剩下90%是正常的;而紫外线的透过率剩下0,让我们看到了这个材料的另一个重要光学特性,抗紫外线。
右上图中,我们比较了APF-SLR-0170与其他常见的塑胶薄膜的光谱透过率比较,可以发现其他的光学薄膜,到300纳米左右透过率才会降到0,紫外线是会穿透过去的,而SLR-0170将400纳米以下的紫外光全部阻隔;这样的光学特性,对户外使用的产品,将大大的提升他的信赖性,也可有效的延长产品的寿命,保护贴在超低反射纳米薄膜下面的材质不受紫外线的破坏。
